Плита ПП1

Плита ПП1 (0,55х0,40х0,10), серия 3.006.1-8, выпуск 3-1 -

Описание: Плоская подкладка под стыки лотков и каналов (ПП 1) – это незаменимый элемент при строительстве теплотрасс, использующих лотковые элементы для прокладки каналов и тоннелей. Представляя собой плоскую прямоугольную железобетонную плиту, она играет критическую роль в обеспечении долговечности и надежности всей системы.

Характеристика:

Длина: 550 мм.
Ширина: 400 мм.
Высота: 100 мм.
Вес: 50 кг.
ГОСТ, Серия: серия 3.006.1-8, вып. 3-1
Объем бетона: 0,02 м3
Геометрический объем: 0,022 м3

Назначение: Ее основная функция – усиление стыков лотков, предотвращение их смещения и, как следствие, повреждения трубопровода. Это особенно важно в сложных геологических условиях. В районах с просадочными грунтами, где существует реальная угроза проседания грунта и, соответственно, деформации или даже разрыва трубопровода, использование ПП 1 становится обязательным. Аналогичная ситуация наблюдается в зонах с высоким уровнем грунтовых вод, где постоянное воздействие влаги может ослабить конструкцию каналов. Подкладка ПП 1 эффективно компенсирует эти негативные факторы, обеспечивая стабильность системы. Особо важным является применение плоских подкладок в сейсмоопасных районах. Конструкции, созданные с использованием ПП 1, способны выдерживать землетрясения интенсивностью до 9 баллов по шкале Рихтера включительно. Это достигается за счет высокой прочности самой подкладки и ее способности равномерно распределять сейсмические нагрузки по всей площади стыка. Важно отметить, что подкладки устанавливаются именно под стыками звеньев лотков, так как прочность самих лотков в других участках считается достаточной для нормальной эксплуатации.

Монтаж: Укладка плит ПП 1 осуществляется с учетом специфики грунта. В районах с низким уровнем грунтовых вод, подкладка укладывается на песчаное основание толщиной 10 сантиметров, что обеспечивает дополнительную амортизацию и равномерное распределение нагрузки. Сама плита имеет четырехугольную форму и оснащена двумя монтажными петлями, которые удаляются после завершения укладки. ПП 1 может использоваться как для внутренних, так и для наружных каналов, вне зависимости от назначения здания или сооружения. Однако наибольшее значение подкладки приобретают при прокладке подземных коммуникаций – в подземных коридорах, где каналы находятся на глубине от 0,5 до 6 метров под слоем грунта. В таких условиях ПП 1 испытывает значительные нагрузки, как постоянные (вес грунта и самих лотков), так и временные (например, от проезжающего транспорта или сезонных изменений уровня грунтовых вод).

Материалы и производство:

Для обеспечения высокой несущей способности, подкладка изготавливается из высокопрочного тяжелого бетона марки В15 (М200-300). Это обеспечивает необходимую прочность и долговечность. Кроме того, ключевую роль в обеспечении надежности играет качественное армирование. В ПП 1 используется сварная сетка из стальной арматуры классов А-I и А-III, что придает подкладке дополнительную прочность на растяжение и изгиб. Такое армирование обеспечивает надежную защиту от растрескивания и разрушения даже при высоких нагрузках. Проектная документация и нормативные акты строго регламентируют все параметры ПП 1, гарантируя соответствие высоким стандартам качества и безопасности. В итоге, использование плоских подкладок ПП1 является гарантией надежности и долговечности всей системы теплотрасс, особенно в сложных инженерно-геологических условиях. Они представляют собой не просто дополнительный элемент, а важный конструктивный компонент, обеспечивающий безопасность и бесперебойную работу трубопровода на протяжении длительного времени.

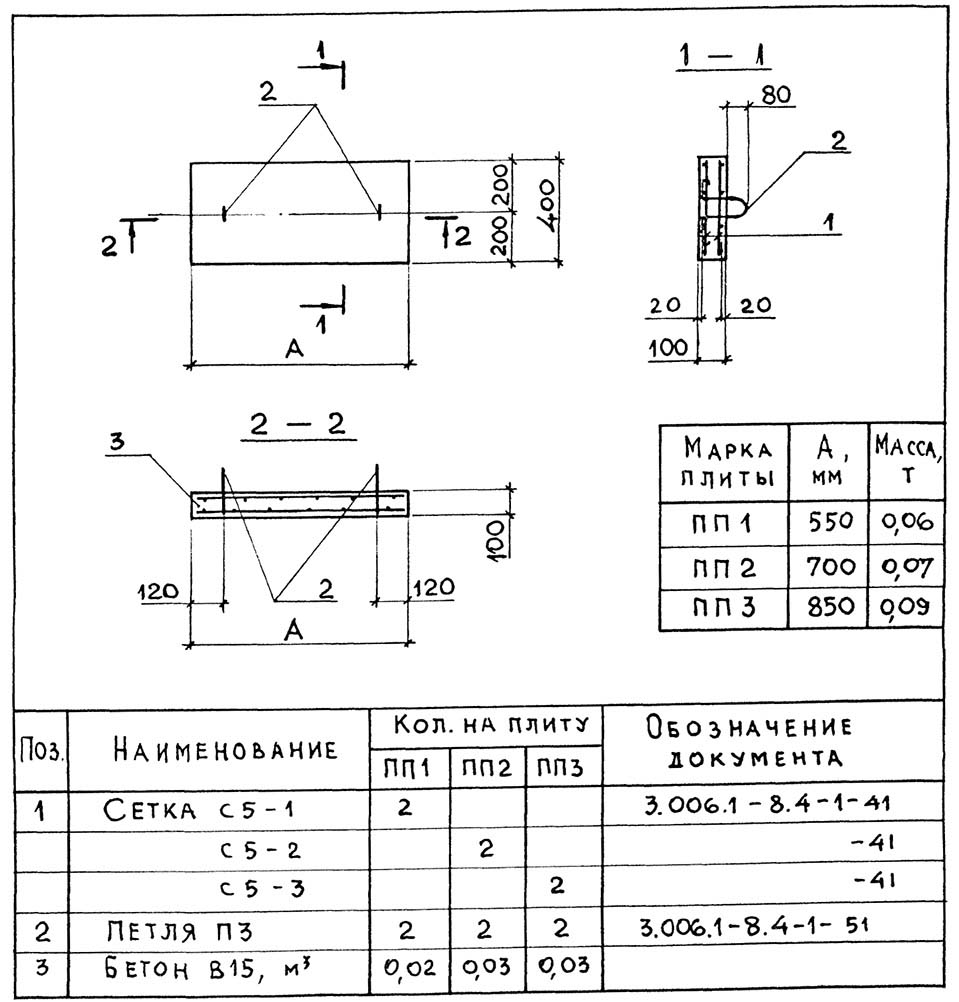

Маркировка: Плита ПП 1 производятся в соответствии с нормативным документом Серия 3.006.1-8. Согласно этому стандарту, маркировка состоит из буквенно-цифрового обозначения: буква указывает на тип изделия, число отражает группу размеров.

- ПП- плоская подкладка под стыки сборных элементов канала;
- 1- типоразмер.

Основная область применения:
Основное назначение плоской подкладки ПП 1 использование при возведении туннельных и канальных сооружений. При формировании железобетонных каналов подкладки помещают непосредственно под стыки сборочных элементов. Нередко такие изделия совмещают с опорными подушками, относящимися к той же размерной группе. Сам материал представляет собой цельную железобетонную плиту, используемую для создания крепких и надежных конструкций. Подкладки размещают в соединительных точках канала, увеличивая прочность конструкции и предотвращая возможные смещения при воздействии сил напряжения. Особенно важно применение таких подкладок в условиях оседающего грунта или подверженности подтоплению водой. Они эффективно препятствуют перелому трубопровода в зоне подвижных участков грунта, существенно усиливая прочность и целостность всей технической структуры. Когда речь идет о территориях с высокой сейсмической опасностью, такой дополнительный элемент становится обязательным условием сохранения надежности канала. Прокладывать подкладки рекомендуется исключительно на заранее подготовленную щебёночную либо гравийную подложку толщиной минимум 10 сантиметров, хорошо утрамбованную. Обычно их устанавливают в местах стыков каналов глубиной до шести метров. Именно такая глубина требует повышенного внимания к способности выдержать серьёзные вертикальные нагрузки порядка 15 тонн на квадратный метр. Важно помнить, что подкладки ПП 1 нельзя применять в роли днищ каналов или в жилищном строительстве.

Транспортировка и хранение:
Во избежание повреждений и порчи при перемещении, транспортные мероприятия осуществляют специальным автотранспортом, удерживающим пластины в горизонтальном положении с обязательной фиксирующей рамкой между каждым слоем. Между отдельными единицами подкладок укладывают деревянные доски. Допустимая высота хранения таких изделий в штабеле ограничена величиной в 2,5 метра.

Приобретение: Плиту ПП1 (0,55х0,40х0,10), серия 3.006.1-8, выпуск 3-1 можно приобрести на сайте через удобную форму онлайн заказа, позвонив нашим менеджерам ( смотрите контакты), или на наших базах в Ростове-на-Дону, Краснодаре и Шахтах. Через сайт, в онлайн режиме, можно написать или позвонить нашим профессиональным менеджерам и получить интересующую информацию.

ООО " ППТК " Энергострой", являясь крупным производителем железобетонных изделий на юге России, гарантируем качество, наличие на складах и оптимальные цены на Плиты ПП1 (0,55х0,40х0,10), серия 3.006.1-8, выпуск 3-1. Осуществляем доставку своим транспортом по Краснодарскому краю, Ростовской области. В другие регионы по договоренности.
