Плита дорожная ПД-10 с/о 1220/1000 мм

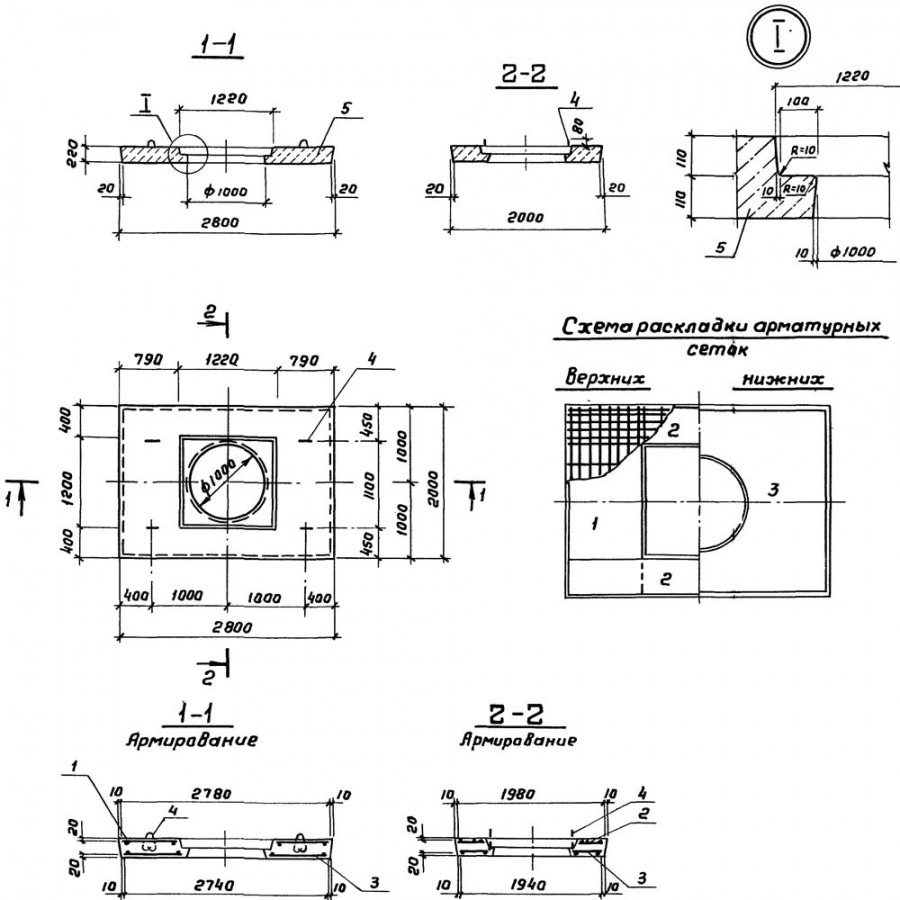

Плита дорожная ПД 10 (2800х2000х220) с/о 1220/1000, серия 3.900.1-14 выпуск 1

Описание:

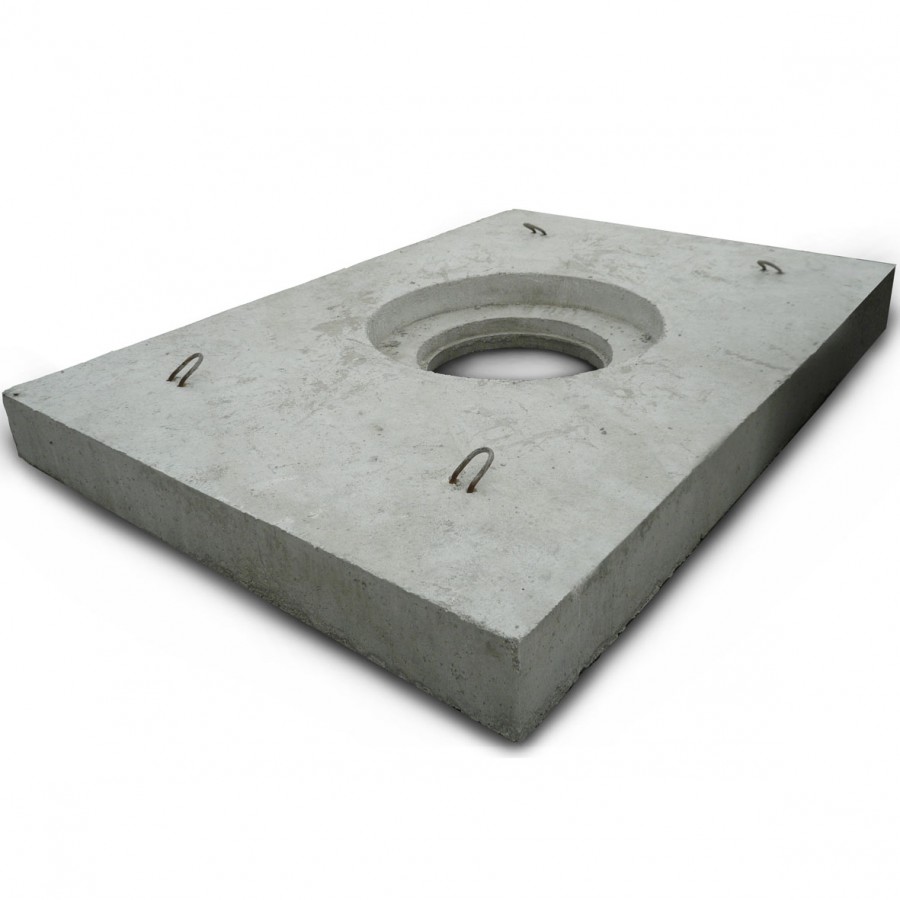

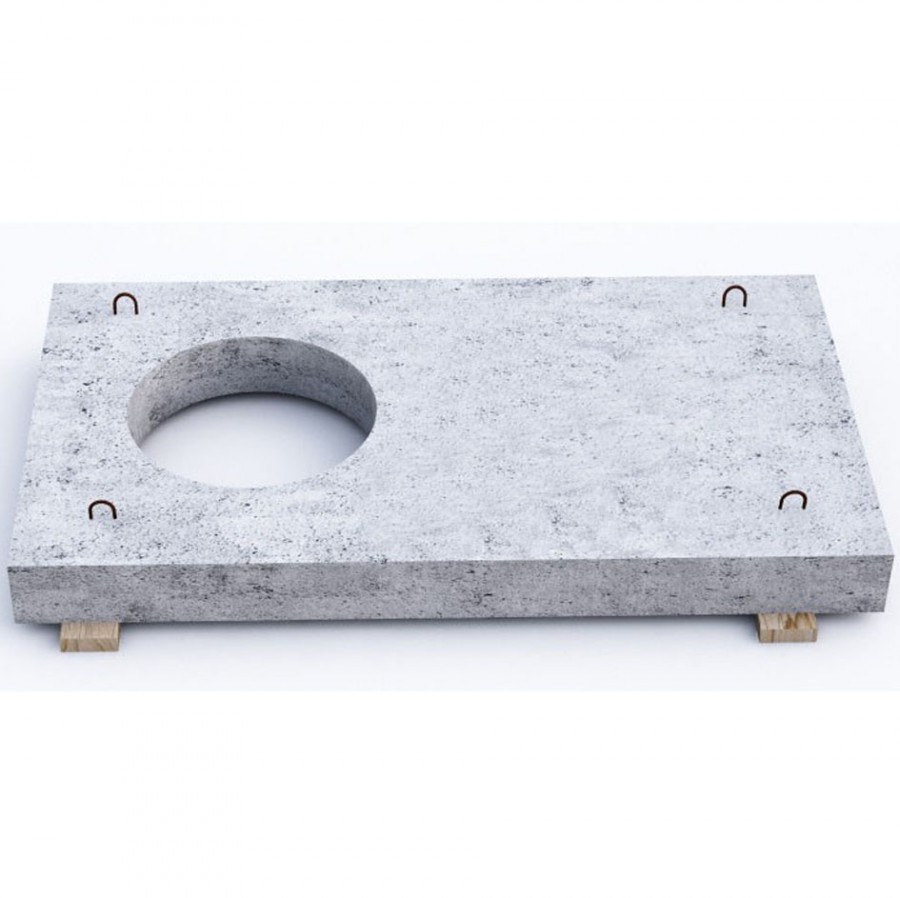

Дорожная плита ПД-10 с вырезом под люк – это незаменимый элемент современной дорожной инфраструктуры, обеспечивающий безопасную и надежную эксплуатацию подземных коммуникаций. Плита дорожная ПД-10 с/о 1220/1000 мм представляет собой прямоугольную, плоскую железобетонную плиту, специально разработанную для перекрытия колодцев, расположенных на проезжей части автомобильных дорог.

Характеристики:

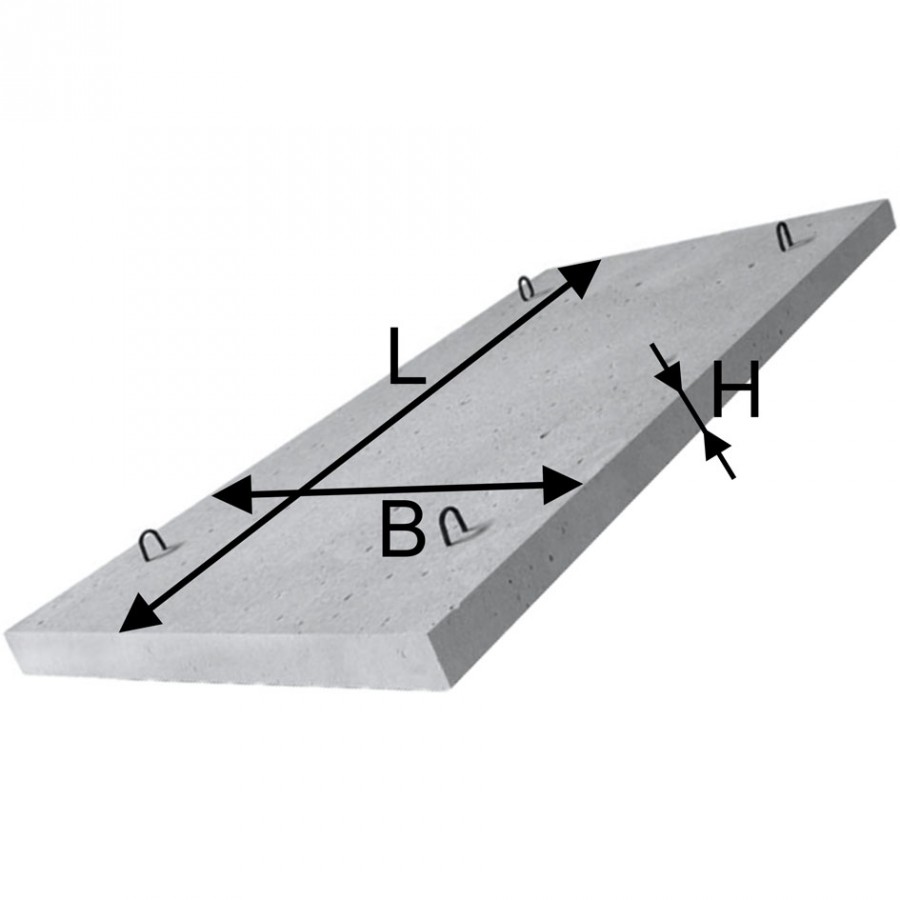

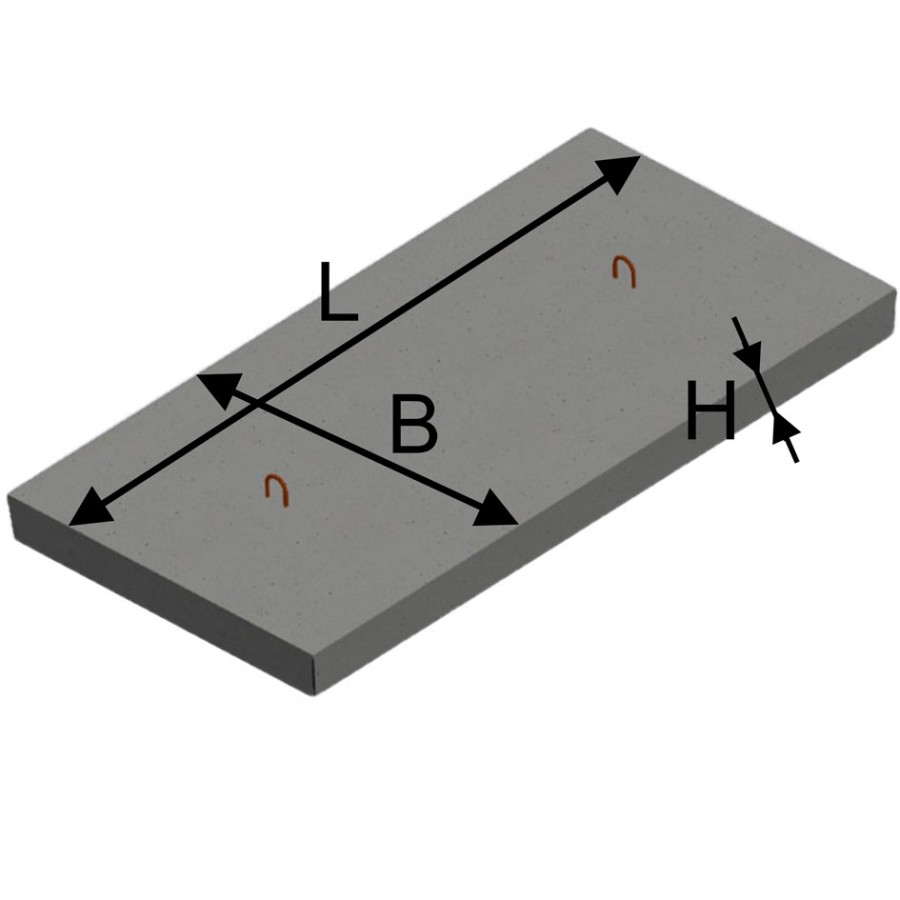

• Размер: Длина: 2800 мм, Ширина : 2000 мм, высота : 220 мм.
• Вес: 2480 кг (учитывая наличие отверстия).
• Бетон: класс прочности не ниже B20 (марка M500), что гарантирует высокую прочность и износоустойчивость.
• Армирование: для повышения прочности плита армируется стальной сеткой или фиброй.
• Поверхность: может быть гладкой или рифленой для улучшения сцепления с обувью и шинами автомобилей
• ГОСТ, Серия: серия 3.900.1-14 выпуск 1
• Объем бетона: 0,99 м3
• Геометрический объем: 1,232 м3

Маркировка:

Рассматривая марку ПД 10, можно выделить следующие элементы:

ПД – это обозначение самого изделия, которое расшифровывается как "плита дорожная".
-10 – это типоразмер плиты, который указывает на её габариты и характеристики.
На боковой поверхности готовой дорожной плиты ПД-10 также указывается марка, дата выпуска, а иногда и товарный символ завода- изготовителя.

Применение:

Её ключевое отличие и преимущество – наличие точно выверенного по размерам выреза, предназначенного для установки чугунного люка. Таким образом, плита ПД-10 становится не просто крышкой колодца, а завершающим, и, что немаловажно, эстетичным элементом конструкции, вписываясь в общий ландшафт дорожного полотна. Часто, проезжая по улицам города, мы не задумываемся о том, что под нашими колесами находятся сотни, а то и тысячи подземных коммуникаций: канализационные и водопроводные трубы, кабельные линии связи и многое другое. Доступ к этим коммуникациям обеспечивается через колодцы, и именно надёжность их перекрытия – задача первостепенной важности. Нередко можно наблюдать картину, когда изношенные или некачественно установленные крышки колодцев проседают, создавая опасность для водителей и пешеходов, приводя к повреждению транспортных средств и создавая аварийные ситуации. Плита ПД-10 призвана предотвратить подобные инциденты. В отличие от более распространенных, но менее надежных круглых кольцевых плит, прямоугольная конструкция ПД-10 обеспечивает значительно большую площадь опоры, что критически важно при распределении нагрузки от колес транспортных средств. Она способна выдерживать значительные нагрузки, классифицируемые как Н30 и Н80 (более детальная информация о классах нагрузок приведена в серии проектных чертежей 3.900.1-14). Это значит, что плита ПД-10 без труда выдерживает интенсивный транспортный поток, характерный для оживленных городских магистралей и даже автомагистралей. Прочность и долговечность плиты обеспечиваются тщательно продуманной конструкцией, включающей в себя высококачественный армированный бетон, соответствующий требованиям ГОСТ 8020-90.

 Материалы и производство:

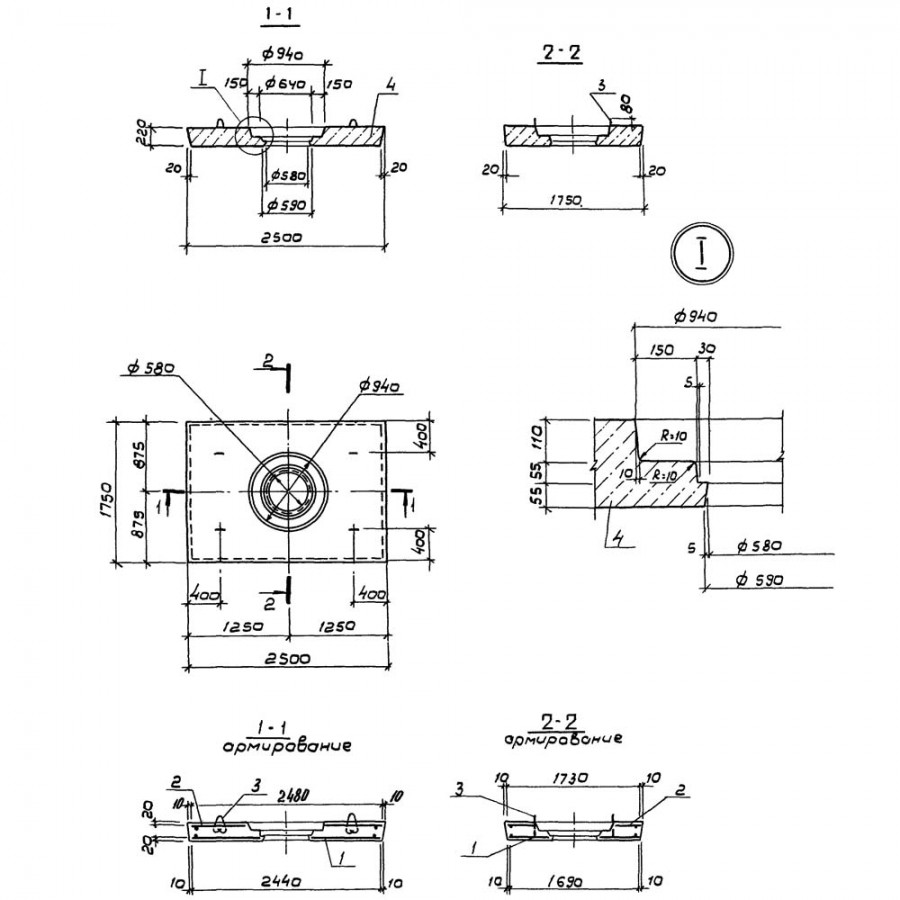

Производственный процесс дорожных плит, предназначенных для колодезных конструкций, регламентируется специальной документацией, а именно Серия 3.900.1-14 выпуск 1. Изготовление плит осуществляется с использованием метода вибропрессования, который является одной из самых современных и эффективных технологий в строительстве. Вибропрессование представляет собой процесс, в котором полусухая твердая смесь уплотняется под воздействием давления, создаваемого сверху, и вибрации, действующей снизу. Этот метод позволяет достичь высокой плотности и прочности конечного продукта, что особенно важно для дорожных плит, которые подвергаются значительным нагрузкам в условиях эксплуатации. После прессовки изделия проходят дальнейшую обработку и контроль качества, что гарантирует их долговечность и надежность.

Технические характеристики:

Производство плит ПД-10 строго регламентируется, при этом учитываются не только требования к прочности и долговечности материала, но и точность размеров, обеспечивающая идеальное совмещение с люком и ровное прилегание к дорожному покрытию. Проектные решения, реализованные в серии 3.900.1-14, предлагают два наиболее востребованных типоразмера плит, что позволяет подобрать оптимальный вариант для конкретных условий эксплуатации. Эти типоразмеры, проверенные временем и практикой, гарантируют надежность и эффективность применения плит ПД-10. Важно отметить, что установка плит ПД-10 может осуществляться как на этапе строительства новых колодцев, так и при реконструкции существующих участков дорог, где необходимо заменить изношенные или поврежденные крышки колодцев. Зачастую, именно замена старых, ненадёжных крышек колодцев на современные плиты ПД-10 является наиболее эффективным способом повышения безопасности дорожного движения. Именно в этом случае ПД-10 выступает в качестве надежной замены для слабых, не способных выдержать постоянные нагрузки кольцевых плит. Обычные кольцевые плиты просто не способны обеспечить необходимую устойчивость и безопасность при интенсивном движении легкового и грузового транспорта, в то время как армированные дорожные плиты ПД-10 с легкостью справляются с такой нагрузкой.

Назначение:

Плиты дорожные ПД-10 с отверстием часто применяются в следующих случаях:

• Для временного дорожного покрытия на стройплощадках.
• В местах с высокой проходимостью людей и транспорта.
• Для благоустройства дворов многоквартирных домов и коттеджей.
• В парковых зонах и скверах.
• Как основа для укладки асфальта или плитки.
• Для установки столбов освещения, информационных знаков и других вертикальных конструкций.

Преимущества:

• Прочность и долговечность: бетонные плиты выдерживают интенсивные нагрузки и сохраняют свои свойства долгие годы.
• Устойчивость к погодным условиям: морозостойкость и влагостойкость делают плиты подходящими для использования в любых климатических зонах.
• Быстрота монтажа: установка плит не требует специальных навыков и оборудования, что ускоряет процесс обустройства дорожек и площадок.
• Многофункциональность: возможность использования в различных сферах, от частного домостроения до промышленного строительства.
• Экологичность: производство и эксплуатация бетонных изделий не наносят вреда окружающей среде.

В заключение, можно сказать, что дорожная плита ПД-10 – это не просто железобетонное изделие, а важный элемент обеспечения безопасности дорожного движения, гарантирующий надежную защиту подземных коммуникаций и предотвращающий аварийные ситуации, связанные с проседанием дорожного полотна. Ее применение позволяет значительно повысить уровень безопасности на дорогах, и проектные решения, заложенные в серии 3.900.1-14, включая два наиболее распространенных типоразмера, подтверждают ее эффективность и практическую ценность. Аналогичные по назначению изделия также присутствуют в типовом альбоме серии 3.900.3, что подчеркивает широкое применение данных конструктивных решений в современном дорожном строительстве. Возможность приобретения плит по индивидуальным чертежам расширяет спектр применения данного вида продукции и делает ее универсальным решением для самых разнообразных задач.

Транспортировка плит дорожных и хранение:

• Погрузка и транспортировка дорожных плит производится исключительно в горизонтальном положении  в стопке не более 10 плит.
• Высота штабелирования выбирается в зависимости от грузоподъемности транспорта.
• Кузов длинномера должен исключать возможность продольного и поперечного смещения груза, трения и столкновения плит.
• На дно кузова укладывают деревянные подкладки, между плитами также прокладывают доски толщиной не менее 20 мм.
• Погрузочные и разгрузочные манипуляции краном проводят только по одной плите.
• Подъем двух и более плит с захватом за монтажно-стыковые изделия нижней плиты категорически запрещен.
• Хранение должно быть организовано в штабелях в горизонтальном положении на ровную поверхность. Между плитами ставят деревянные прокладки. Высота уложенных плит не должна превышать 2,5 м.

Приобретение: Плиту дорожную ПД 10 (2800х2000х220) с/о 1220/1000, серия 3.900.1-14 выпуск 1 можно приобрести на сайте через удобную форму онлайн заказа, позвонив нашим менеджерам ( смотрите контакты ), или на наших базах в Ростове-на-Дону, Краснодаре и Шахтах. Через сайт, в онлайн режиме, можно написать или позвонить нашим профессиональным менеджерам и получить интересующую информацию.

ООО " ППТК " Энергострой", являясь крупным производителем железобетонных изделий на юге России, гарантируем качество, наличие на складах и оптимальные цены на Плиты дорожные ПД 10 (2800х2000х220) с/о 1220/1000, серия 3.900.1-14 выпуск 1. Осуществляем доставку своим транспортом по Краснодарскому краю, Ростовской области. В другие регионы по договоренности.
